三墾VM05變頻器在成纜機上的應用
發布時間：2019-06-18 15:26:14來源：

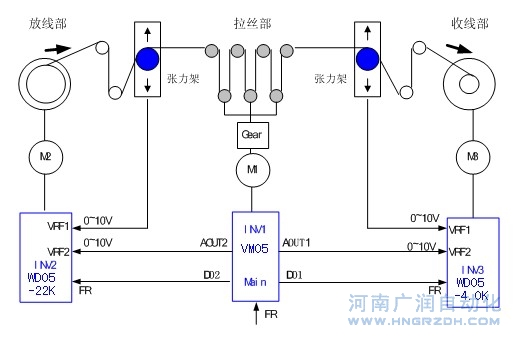

放卷和收卷均采用張力架反饋信號參予調節控制
由主變頻器（INV1）給出主車速信號（領航信號），分別控制放卷、收卷變頻器。
調整步驟：
由于張力架的快速補償效應，不另外進行卷繞曲線的設定。
在不穿線的狀態下INV1與INV２,INV1與INV3分別進行運轉，用轉速表測各卷繞筒的線速度，并調整偏置和增益(Cd62,Cd63)使基本同步。
INV2、INV3分別單獨運轉，使張力架往上下動作，確認在不動作區內頻率有否変化，在此基礎上確認在不動作區之外頻率的變化趨勢的正確性。觀察張力架動作和頻率変化并決定大致的増益值（Cd655～Cd658）。
穿線后，先低速慢慢運轉。此時注意張力架的動作并適當調節相關増益值。
加速到通常運行確認穩定性。
在穩定動作中使変頻器突然停止，確認是否同步停止動作。
停止后，再加速，確認穩定動作。
卷繞結束后，更換新的卷繞筒，再進行卷繞，確認是否正常工作。
使INV1頻率変化，確認從低速到高速的動作。
更換卷繞筒徑、線徑后，確認是否正常動作。
在卷繞完成后停止的同時將MCL復位。
總結：
實踐證明，wd05變頻器在要求恒張力放線、收線的拉絲機上完全能夠滿足工藝要求。而且由于張力架優異的PI快速補償特性，可不需要卷繞曲線的參予調節，避免了繁瑣的參數設定。
