西門子變頻器故障維修與日常維護
發布時間：2019-08-02 15:45:45來源：
交流變頻器調速技術是現代電力傳動技術重要發展方向，隨著電力電子技術，微電子技術和現代控制理論在交流調速系統中的應用，交流變頻器調速已逐漸取代了過去的滑差調速、變極調速、直流調速等調速系統。西門子變頻器傳動產品西門子變頻器自在中國市場推出以來，與西門子其他產品一樣，得到了廣大用戶的認同和使用，具有更大允許電壓波動范圍，更小的體積，更強的通訊能力并可同直流傳動系統100%的兼容，從而越來越廣泛的應用于工業生產和日常生活的許多領域，我公司化纖短纖維的五條生產線廣泛應用了變頻調速器，其中多數為西門子6se70系列逆變器，盡管采用先進工藝和器件制造出來的可行性非常高，但是如果使用不當或偶然事件也會造成變頻器的損壞。要想在生產過程中，使變頻器得到比較好的利用并熟悉變頻器的結構原理，了解其常見故障及維修方法對技術人員尤為重要，下面對常見的故障現象進行分析，判斷，解決（文中電路圖為維修過程中實際測繪出來的）。僅代表個人意見，供有關維修人員在維修變頻器時的借鑒。
2 西門子變頻器的組成
西門子變頻器大致可以分成以下幾個部分：
（1）底板（直流中間電路、低壓電源電路，各項檢測電路、觸發板電路等）；
（2）cuvc板（顯示電路、計算電路、觸發電路等）；
（3）選件板（通訊板等）。
3 西門子變頻器常見故障處理方法
為了對變頻器的好壞作一個初步的判斷，我們可以先對它做一個靜態測試，主要是對直流中間電路和igbt的檢測，用萬用表檢測其內部保險是否燒斷、中間濾波電容的容量及是否擊穿、igbt的續流二極管是否損壞等。因?yàn)樽冾l器同一種報警可以由底板、cuvc板、通訊板共同造成，所以發現故障時不要盲目判斷，引起工作的繁瑣和時間的浪費。
3.1 “e”報警
西門子變頻器“e”報警（據分析其原因?yàn)椋旱装?15v過低)，cuvc板(5v電壓沒傳到指定地點，cuvc板有短路故障)等。
（1）西門子變頻器6se7023－4ta61-z故障現象：控制面板pmu液晶顯示屏顯示“e”報警
處理情況：
● 更換cuvc板送電開機，液晶顯示屏仍顯示“e”報警，說明故障原因不在cuvc板而在底板；
● 檢查底板，用萬用表測底板各電壓，發現15v明顯偏低，查8腳軟啟動電壓是0.5v(正常值為3.85v)經查5v正常，q2觸發電壓正常，用萬用表測q2有故障換新后電壓回復正常，15v輸出正常，恢復變頻器接線，輸入?yún)?shù)，啟動變頻器運行正常，見圖1。

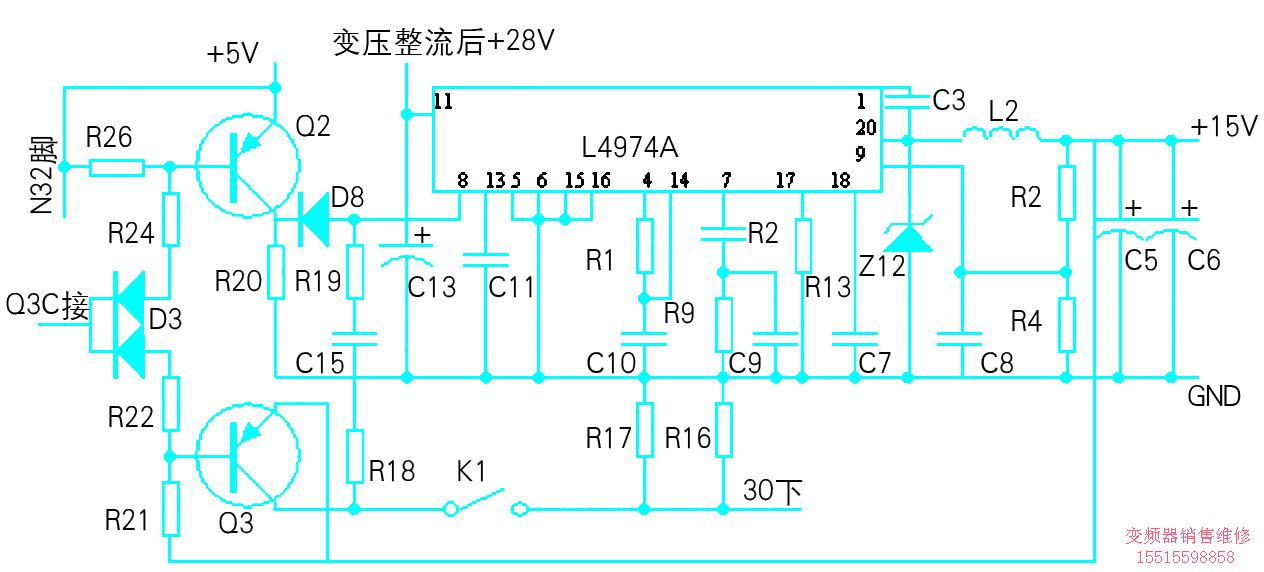

圖1 電路原理圖
（2）西門子變頻器6se7016－1ta61-z故障現象：控制面板pmu液晶顯示屏顯示“e”報警
處理情況：更換cuvc板送電開機（見圖2），一切正常，說明故障就在cuvc板，測與之相關的3個1kω電阻，有一個已經變值，換新后恢復正常。
（3）西門子變頻器6se7021－0 ta61-z故障現象：控制面板pmu液晶顯示屏顯示“e”報警
處理情況：查底板15v不正常，嚴重過小，底板有明顯的過熱現象，斷開15v負載，恢復正常，顯然故障在其負載，經查為后部mos管短路造成，將mos管和與之并聯的穩壓管換新后，電壓恢復，重新送電試機一切正常。
（4）西門子變頻器6se7016－1ta61-z故障現象：控制面板pmu液晶顯示屏顯示“e”報警
處理情況：更換cuvc板故障消失，說明故障就在cuvc板，用萬用表電阻檔測1，2點(5v電源端)阻值為320ω(正常為486ω)證明了電路有短路的地方，經查d5有兩腳直接擊穿，用熱風槍拿掉d5，換上新的（焊接一定要仔細，不要有人為的短路或斷路產生）重新送電試機，完全恢復正常（見圖3）。
