分析通用變頻器的故障原因及其排故方法，對于掌握變頻器的正確使用及維護具有一定的實踐意義。
1 引言
    盡管新一代變頻器的可靠性已經很高，但是如果設備使用、維護不當或久而久之仍可能發生故障或運行狀況不佳，縮短設備的使用壽命，也勢必造成損失。因此，對變頻器的排故處理十分重要。

2 通用變頻器故障原因

2.1 過電流跳閘的原因分析
（1） 重新啟動時，一升速就跳閘，這是過電流十分嚴重的表現，主要原因有:
1）負載側短路;
2）工作機械卡阻;
3） 逆變管損壞;
4） 電動機的啟動轉矩過小，拖動系統轉不起來。
（2）重新啟動時，并不立即跳閘，而是在運行過程中跳閘，可能的原因:
1）升 速 時間設定太短;
2） 降 速 時間設定太短;
3） 轉 矩 補償設定較大，引起低頻時空載電流過大;
4） 電 子 熱繼電器整定不當，動作電流設定得太小，引起誤動作。
2.2 過電壓、欠電壓跳閘的原因
（1）電壓 跳 閘 ，主要原因有:
1） 電 源 電壓過高;
2） 降 速 時間設定太短;
3） 降 速 過程中，再生制動的放電單元工作不理想。
（2）欠電壓 跳 閘，可能的原因:
1）電 源 電壓過低;
2） 電 源 缺相;
3） 整 流 橋故障;
2.3 電動機不轉的原因分析
（1） 功 能 預 置 不當，例如:
1）上 限頻 率與比較高頻率或基本頻率與比較高頻率設定矛盾，比較高頻率的預置值必須大于上限頻率和基本頻率的預置值;
2）使用外接給定時，未對“鍵盤給定/外接給定”的選擇進行預置;
3）其他的不合理預置;
4）在使用外接給定方式時，無“啟動”信號:當使用外接給定信號時，必須由啟動按鈕或其他觸點來控制其啟動。如不需要由啟動按鈕或其他觸點來控制時，應將RUN（或FWD）與COM端之間短接起來。
（2）其他可能的原因有:
1 ）機械有卡阻現象;
2） 機的啟動轉矩不夠;
3） 變頻器發生電路故障。

(　網址：http:// )
3 變頻器的故障處理及維修方法
3.1 變頻器有故障診斷顯示數據
    當變頻器發生故障后，如果變頻器有故障診斷顯示數據，其處理方法是查找變頻器使用說明書當中有關指示故障原因的內容，找出故障部位，用戶根據變頻器使用說明書部位進行重點檢查，排除故障元件。

3.2 變頻器無故障診斷顯示數據
    當變頻器發生故障，而又無故障顯示時，不能再貿然通電，以免引起更大的損壞。這時應在斷電后，做電阻特性參數測試，做初步查找問題所在。

（1） 主 回 路的檢查:
    以SANKEN VVVF變頻器為一例，打開變頻器端蓋，去掉所有端子的外部引線。檢查N、P、Rl、TI、R、5、T、U、V、W等所有端子之間的導通情況及電阻特性參數，這些端子與主電路之間的聯系如圖1所示。把指針式萬用表置于是1Ω或者10Ω檔，其測試結果如表1所示。

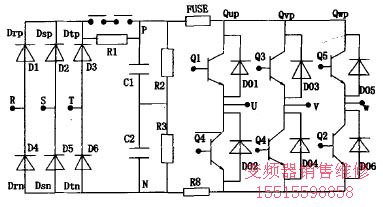

圖1 端子與主電路之間的聯系

    下表導通 ，即電阻為幾歐至幾十歐;不導通，則電阻很大，在十幾千歐以上。

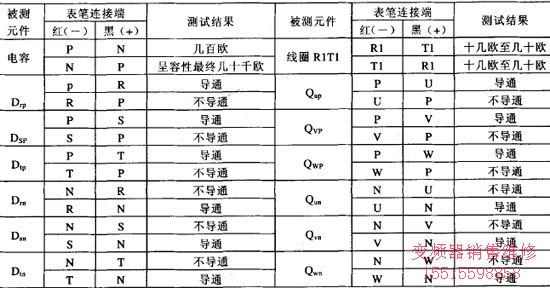

表1

    對相同的元件做測量時，如果發現測試結果不一致或差別很大，說明某元件出現了問題。


    例如測量Q_vP時，在P，V之間用黑、紅表筆不管怎么測量都導通則說明GTR已壞，應再細查。


    以下情況應注意:檢查中發現D_rp、D_sp、D_tp的RP、SP、TP用紅、黑表筆調換測量都不通，可以判斷可能是整流橋損壞，也可能是充電電阻RI燒壞;在Q_up、Q_vp、Q_w。的檢測中，若P_u、P_v、P_w用黑、紅表筆調換測量均不導通，則判斷可能是GTR損壞或FusE燒斷;在對Q_UN、Q_VN、Q_wN檢測時，發生上述情況，除GTR可能損壞外，電阻R，也可能燒壞。
